Mesurer une porte sectionnelle : Le guide complet étape par étape

Mesurer correctement une porte de garage sectionnelle est la première et la plus importante étape pour un fonctionnement précis, fluide et durable de votre porte. Même de petites erreurs de mesure peuvent entraîner plus tard de mauvaises performances, un manque d’étanchéité, un effort de montage accru ou même des problèmes d’isolation thermique et de sécurité contre les effractions. C’est pourquoi il est essentiel que quiconque souhaite mesurer une porte sectionnelle procède de manière systématique, approfondie et avec les outils de mesure appropriés.

Dans ce guide, vous trouverez des informations complètes sur la façon de mesurer correctement votre garage étape par étape, quelles dimensions sont cruciales pour une porte de garage et comment éviter les erreurs typiques. Profitez de l’expérience du commerce spécialisé et améliorez la qualité de votre solution de porte de garage grâce à une préparation adéquate.

Pourquoi est-il si important de mesurer précisément la porte sectionnelle ?

La prise de mesures exacte de la porte prépare le terrain pour un montage sans stress, un fonctionnement sûr et un confort optimal. Ce n’est que lorsque la largeur libre, la hauteur libre, la hauteur de linteau, la largeur de tableau et la profondeur d’installation sont correctement ajustées que l’on peut commander des portes sectionnelles de garage ou d’autres solutions de porte sur mesure.

• Des mesures incohérentes entraînent des frottements gênants, des fuites ou des problèmes d’ouverture et de fermeture.
• Une hauteur de linteau incorrecte peut empêcher le montage des ressorts de torsion ou de la structure des rails.
• Un espace latéral ou supérieur insuffisant complique le montage et le fonctionnement des rails de guidage, des sections ou des entraînements automatiques.

Une prise de mesures précise est facilement documentée, sécurise la découpe et la commande, et permet également de trouver rapidement la bonne solution de porte dans le commerce spécialisé ou lors de consultations.

Mesurer les dimensions clés pour la porte sectionnelle

Les portes de garage ne sont jamais commandées uniquement selon « largeur x hauteur » ! Les dimensions suivantes sont obligatoires dans le processus de mesure pour que la nouvelle porte sectionnelle s’adapte parfaitement :

• Largeur libre : Distance (en mm) entre les côtés intérieurs des murs latéraux à la porte de garage – mesurer au niveau du sol, au milieu et au-dessus.
• Hauteur libre : Distance verticale (en mm) du sol du garage jusqu’au bord inférieur du linteau – à mesurer en plusieurs points.
• Hauteur du linteau : Espace vertical entre le bord supérieur de l’ouverture du garage et le plafond – important pour le système de rails et le confort d’installation.
• Largeur de l’ébrasement (gauche/droite) : Zone murale latérale à côté de l’ouverture – mesurée du bord de l’ouverture jusqu’aux obstacles possibles.
• Profondeur d’installation : Espace (en mm) de l’ouverture de la porte vers l’intérieur du garage jusqu’au mur ou au prochain obstacle fixe – généralement au moins 2 000 mm selon le système.

Inscrivez toujours toutes les valeurs en millimètres. Surtout dans les bâtiments existants, plusieurs mesures de contrôle sont obligatoires : même de petites différences influencent l’ensemble du système de porte sectionnelle de garage.

Étape par étape : Comment mesurer correctement votre porte sectionnelle de garage

1. Préparation et création d’un aperçu

• Vider le garage, identifier les conduites, tuyaux et obstacles et les noter pour le croquis.
• Vérifier si les murs sont vraiment parallèles et si le sol ainsi que le linteau sont de niveau.

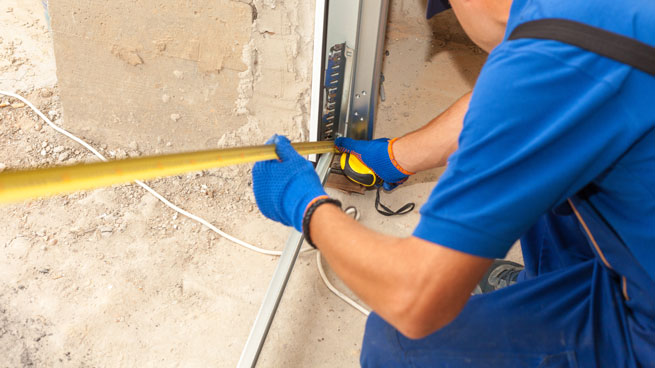

2. Relever la largeur libre

• Au niveau du sol : Mesurer de mur à mur (Attention ! Vérifier plusieurs points).
• Répéter au milieu et près du linteau ; noter la valeur la plus faible – elle est déterminante pour la commande.

3. Déterminer la hauteur libre

• De la bordure du sol jusqu’au bord inférieur du linteau. Mesurer à gauche, au milieu et à droite, documenter les éventuelles variations.
• En cas de sol irrégulier, un niveau à bulle aide à détecter les erreurs tôt.

4. Mesurer la hauteur du linteau

• Relever la distance entre le bord supérieur de l’ouverture de la porte et le plafond à au moins trois points.
• Documenter la valeur moyenne ou la plus petite – chaque millimètre compte pour les ressorts de torsion et les mécanismes.

5. Vérifier la largeur des jambages et la profondeur d’installation

• Latéralement : Espace à gauche/droite de l’ouverture jusqu’au mur, radiateurs saillants, conduites, etc.
• Profondeur : Distance de l’ouverture de la porte jusqu’au mur arrière du garage ou au prochain obstacle – le rail, le panneau de section et le moteur nécessitent suffisamment d’espace.

6. Réaliser un croquis (à titre d’exemple)

• Vue en plan et vue de face à l’échelle avec indication de toutes les valeurs, dessiner les obstacles.
• Étiqueter clairement les valeurs : Largeur (b), hauteur (h), hauteur du linteau, profondeur d’installation, largeurs des jambages.

7. Effectuer une mesure de contrôle

• Vérifier à nouveau les valeurs existantes, inscrire les petites différences en faveur de la plus petite valeur.

Exigences particulières : nouvelle construction versus existant

• Dans une nouvelle construction, les dimensions correspondent souvent exactement au plan de construction et au manuel de montage – néanmoins, vous devriez prendre une mesure de contrôle avant de passer commande.
• Dans l’existant, on trouve souvent des désalignements, des zones usées au linteau ou des sols irréguliers. Vérifiez à au moins 3 points (gauche/centre/droite ; bas/centre/haut).
• Surtout dans les garages plus anciens, vous devriez documenter méticuleusement : faites attention aux saillies, tuyaux, conduites encastrées, saillies murales ou objets suspendus dans la zone des rails.
• L’isolation thermique et la sécurité contre les effractions dépendent souvent dans les bâtiments anciens de mesures documentées avec précision – évitez les estimations grossières !

Comparez toujours les valeurs mesurées avec les indications du fabricant, surtout si vous passez des portes basculantes classiques aux portes roulantes modernes ou aux portes sectionnelles : la profondeur d’installation, les dimensions libres et les systèmes de guidage nécessitent des conditions différentes selon le type de porte.

Erreurs de mesure fréquentes lors de la prise de mesures pour une porte sectionnelle et comment les éviter

• Le mètre ruban n’est pas assez tendu. Un affaissement entraîne des écarts.
• Les valeurs sont déterminées à un seul point au lieu de plusieurs.
• Des éléments comme les conduites, tuyaux, étagères dans la zone de l’embrasure et de la profondeur d’installation sont négligés.
• Commander trop optimiste. Utilisez toujours la plus petite valeur pour la commande de la porte, même s’il ne s’agit que de quelques millimètres.
• Les règles de sécurité sont ignorées. Assurez-vous de sécuriser l’échelle, prévoyez un deuxième assistant pour les portes hautes, réalisez des croquis propres et bien visibles.

Dimensions standard ou sur mesure ? Comparaison & aide à la décision

• Dimensions standard telles que 2.500 x 2.125 mm (largeur libre x hauteur libre) sont rapidement livrables, abordables et disponibles chez les grandes marques.
• Solutions personnalisées sont toujours recommandées lorsque les dimensions intérieures de votre garage ou la hauteur de linteau diffèrent ou que des obstacles influencent le montage.
• Porte roulante comme option : Convient pour des hauteurs de linteau très basses ou une profondeur d’installation limitée. Ici, d’autres dimensions s’appliquent pour le caisson d’enroulement et le guidage – ici aussi, la précision lors de la mesure est primordiale.

Notre conseil : En cas de doute ou si les dimensions diffèrent fortement du standard, consultez impérativement un spécialiste. Celui-ci reconnaît immédiatement les points de mesure problématiques et peut vous conseiller sur des solutions personnalisées pour votre porte de garage souhaitée.

Conclusion : Mesurer correctement la porte sectionnelle garantit une installation et un fonctionnement parfaits

Une porte de garage mesurée avec précision garantit une installation sans problème, un confort d’utilisation, une isolation thermique et une sécurité contre les effractions. Les éléments décisifs sont la largeur libre, la hauteur libre, la hauteur du linteau, la largeur de l’embrasure et la profondeur d’installation. Utilisez des télémètres laser et des rubans à mesurer, documentez chaque écart dans un croquis et prenez de préférence une mesure de contrôle supplémentaire. Un mesurage minutieux détermine si votre porte de garage sectionnelle se ferme et s’ouvre de manière fiable en tant que solution standard ou sur mesure.
